Stefaan's rifaquarium 4000 l

[mobifix]

De situatie nu is eigenlijk toch prima ? Alleen maar stille ventilatie zoeken ik heb zelf de stilste staan deze heeft tevens een back up accu heel handig . Kun je rustig slapen en de vrouw kan iets anders zoeken om te zeuren



[Jimmy 525XL]

Ik heb ook al veel energie gestoken in het wegwerken van storend lawaai. Met een groter aquarium in de woonkamer is dat voor velen toch wel een punt.
Bij het lezen van de 125mm ventilatie-afvoer moest ik ook al meteen aan een koeler met uitlaatstuk denken, maar ik zou me toch ook bezorgen over het geluid dat die maakt, in bijzonder de compressor die daar ook in zit. Misschien valt dat wel mee en dan lijkt dit mij een zeer goede oplossing, maar dat beoordeel je moeilijk vooraf...
Een ander idee kan misschien ook zijn, kappen dicht, roosters maken en daartegen aan de binnenkant ventilatoren naar buiten gericht die dus de warme lucht boven het water wegtrekken. Ik vind het verbazend hoe goed dat eigenlijk toch werkt. Je airco verwerkt dan de warmte die in huis wordt gestuurd en kan als dat echt nodig blijkt doorgaans ook ontvochtigen. Of de ventilatieschacht met buisventilatoren aan het aquarium verbinden en zo rechtstreeks warmte afzuigen?



[JL92]

Ik zou zelf alvorens je met de koeler begint eerst is zoeken naar stillere ventilatoren. In PC land is er zat te vinden die ene hoop CFM produceren terwijl ze toch zo goed als geruisloos zijn. Je kan ook nog overwegen om geforceerd lucht over de overloop te drukken. Dan koelt die het stromende water wat de efficiëntie verhoogd (idee gejat van @Erbe2307 ) dat scheelt hier al snel 0,5 tot 1 graden.

Met zo'n afvoerstuk op de Teco ben ik toch bang dat die in zijn eigen warmte gaat draaien. Hier bijv. ook met een mobiele airco gehad. Afvoerslang met een knik omhoog en dat ding krijgt de warmte niet meer lekker kwijt. Gevolg, slecht koelen, condensvorming, enz. Jij hebt er dan wel een actieve afzuiging om aangesloten maar je vergist je vaak in hoeveel er nodig is.



[Tanne]

Mijn Teco heb ik ook aangesloten op de afzuiging in de aquariumkamer. Nadeel van het plaatsen van de koeler in je 'lichtkap' is natuurlijk wel dat je dan wel erg vochtige en zilte lucht door de koeler trekt.

Is er geen mogelijkheid een koeler elders te plaatsen?

Stillere ventilatoren (flink grote en laten draaien onder hun maximum vermogen) is ook een optie.



[StefaanF]

Nog is goed over nadenken dus.
De afzuiging zuigt nu al uit de aquariumkap af. De 2 ventilatoren zijn krachtig, maar de trilling wordt door de kap versterkt als een klankkast. Niet extreem, maar toch.

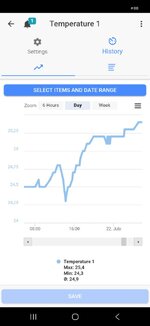

Ik heb even een test gedaan, om 14u dinsdag een waterwissel, en dan kappen toe en ventilator uit. Vanaf 25°C ging dan de ventilator aan. Ruimtetemperatuur 24-25°C dus voor mij representatief, hoger gaat het niet met de airco.

Maar je ziet dus, met kappen toe en ventilator uit een stijging van ongeveer 0,18°C/h, met ventilator aan 0,14°C/h stijging, zelfs ´s nachts blijft de temperatuur stijgen. Met kappen open is het probleem opgelost. En ruimtetemperatuur van 21°C is het probleem ook opgelost.

Ventilatoren en afzuiging doen enkel écht serieus koelwerk als de kap open staat, maar dat is visueel niet mooi en dan hoor je natuurlijk ventilatoren en stroming veel harder.

Vandaar de gedachte om toch met een koeler te gaan werken. Of wie weet vind ik een andere oplossing. Of mijn vrouw moet maar leven met 21°C in huis als het buiten 30 is



[Relou]

Hoi,

Met mijn oude lampen had ik veel te veel warmte. Om het aquarium koel te houden moesten de kappen open, ventilatoren moesten draaien en airco aan. En dan nog ging ik soms over de 26°C. Geen ramp, maar je ziet wel effect op de bak. Ik wil liefst niet over 25,5 en ´s nachts wil ik terug naar 24,5°C geraken. Vandaag met de ATI's, ventilatoren, kap open en airco blijf ik gemakkelijk op 25°C. Maar mijn vrouw vindt het lawaai van de ventilatoren lastig, en als het even kan mogen de kappen ook toe. Dat lukte niet met de oude setup, maar met de huidige zie ik mogelijkheden.

Bekijk bijlage 671465

Dus ik ging aan het denken, kan dit niet efficiënt en stiller? Dat wil zeggen, kappen toe en ventilatoren uit.
Een split-airco in de berging achter het aquarium die de ruimte naar 21°C trekt zou werken, maar kostelijk en aan de straatkant. Een nachtmerrie om de leidingen naar achter te trekken.
Ik heb reeds een afzuiging van 125mm, eventueel zou ik daar een mobiele airco kunnen op aansluiten? Maar wat dan als het koud genoeg is, heb ik geen afzuiging meer. Of ik moet met een sturing met een T-stuk en terugslagkleppen in de 125 mm ventilatiebuis werken. En die mobiele koeler is niet zo efficiënt...
En wat met een aquariumkoeler? Ik vind het concept aquarium koelen en ruimte verwarmen zeer inefficiënt klinken, dus dan moet die warmte weg geraken. Ik kan de koeler niet buiten zetten, dus dan zou de uitblaas recht naar buiten moeten. Nuja, ik heb al een 125mm afzuigleiding, wat als...
Bekijk bijlage 671462
Het zotte idee is dus een teco koeler te installeren zoals hierboven in het rood rechts, die afzuigt aan het aquarium, dan via verloopstuk (zie hieronder liefst 260x74 mm naar 125mm) naar de huidige buisventilator en dan verder naar buiten gaat.
Bekijk bijlage 671463


Dat kan werken! Dan draait de buisventilator (330m3/h) continu door, en als de koeler aanslaat heb ik 2 ventilatoren die samenwerken en hopelijk zo voldoende luchtdebiet genereren. Of zou ik de ventilator in de teco koeler eruit halen, want die is misschien niet nodig?

Als ik even kijk zit ik nu met een stijging van 0,1°C/h overdag, met kap dicht en ventilatoren af is het lastig in te schatten, maar zal niet boven 0,2°C/h zijn. Stel je wil 0,15°C/h kunnen afkoelen op 4000 liter netto, zodat het overdag mogelijk nog licht oploopt met 0,05°C/h, en ´s nachts teruggekoeld geraakt.
hoeveel vermogen heb je dan nodig? Water bevat 4186 J/kgK, wat betekent dat je met 4186 Watt je op 1 seconde 1 liter water 1°C afgekoeld krijgt. Voor 4000 liter water, 0,15°C en 3600 seconden wordt dat 698 Watt.
Een Teco 1000 komt met 660 watt koelvermogen en 240 watt verbruik aardig in de buurt. Een Teco 2000 lijkt misschien logischer, die bijna 0,2 terugkoelen per uur met 870 Watt koelvermogen en 350 watt verbruik.

Dus nu de grote vragen, is dit efficiënt en stiller? Stiller zal het sowieso zijn als de kappen gesloten blijven. En mogelijk maakt die Teco minder geluid dan de ventilatoren die serieus brommen. Efficiënt kan ook wel. Momenteel zit ik aan 50 watt voor de ventilatoren, dat zou dan +-240 watt voor de koeler worden. Rekening houdende met de woonkamerairco die dan naar 24°C kan ipv 22,5°C zal het qua energieverbruik niet veel schelen.

Wat denken jullie, doen? Werkt dit, of kan ik de constructie op een andere manier nog stiller/efficiënter maken?

Vraag me af of die cop wel klopt of dat die 1000 interessanter is als de 2000. De cop van de 1000 is hoger dus kwa energie interessanter, alleen zou hij iets langer draaien.



[bartuz]

Wat is het probleem van leven met binnentemperatuur van 21 als het buiten +30 graden is? Hier wordt da ook zo gedaan hoor, airco zorgt dat de leefruimte rond de 22 graden blijft en iedereen blij!



[StefaanF]

Wat is het probleem van leven met binnentemperatuur van 21 als het buiten +30 graden is? Hier wordt da ook zo gedaan hoor, airco zorgt dat de leefruimte rond de 22 graden blijft en iedereen blij!

Ik vind dat top, de vrouw vindt het te koud



[StefaanF]

Vraag me af of die cop wel klopt of dat die 1000 interessanter is als de 2000. De cop van de 1000 is hoger dus kwa energie interessanter, alleen zou hij iets langer draaien.

Ik vond het ook al wat vreemd. Ik vind online veel verschillende cijfers. Maar deze komt van de website dus lijkt me het meest betrouwbaar.
Nuja, is ook bij omgevingstemperatuur van 30°C, als die hoger/lager ligt gaat de COP ook anders zijn.

Wat ook wel een voordeel is, is dat hij gewoon continu kan draaien en niet steeds aan/af springt. Maar dat gaat ook bij een 2000 op mijn bak geen probleem zijn lijkt me.



[bartuz]

Ik vind dat top, de vrouw vindt het te koud

Heb genoeg fleecedekentjes liggen in de zetel. Als ze koud heeft moet ze ma dekentje nemen dan



[StefaanF]

Eigenlijk hebben jullie allemaal gelijk. Waarom veel geld steken in iets dat eigenlijk al redelijk goed zit...



[Relou]

Ik vond het ook al wat vreemd. Ik vind online veel verschillende cijfers. Maar deze komt van de website dus lijkt me het meest betrouwbaar.
Nuja, is ook bij omgevingstemperatuur van 30°C, als die hoger/lager ligt gaat de COP ook anders zijn.

Wat ook wel een voordeel is, is dat hij gewoon continu kan draaien en niet steeds aan/af springt. Maar dat gaat ook bij een 2000 op mijn bak geen probleem zijn lijkt me.

De 30 graden buitentemperatuur worden alle koelingen op berekend. Al zijn ze tegenwoordig steeds meer aan het rekenen naar 35 graden. Dat is z’n beetje de maximale temperatuur dat ze kunnen draaien zonder problemen.

Een koeler die veel staat te pendelen slijt hard, er zou daarvoor een anti pendeltijd in zitten meestal van z’n 2min. Op z’n momenten kan je beter een kleinere kiezen. Het ligt een beetje eraan welk capaciteit je echt nodig hebt maar als ik zo lees heb je maar hele kleine temperatuur schommelingen



[StefaanF]

Nog maar eens een update, want het gaat hier hard. Na de nieuwe lampen die voor mij zo'n grote verbetering waren kreeg ik jeuk om nog enkele pijnpunten aan te pakken.

Vooreerst de koeling. De huidige oplossing zijn ventilatoren, een afzuiging en een airco in de woonkamer. De ventilatoren zijn luid en ik kreeg de temperatuur de laatste maanden niet goed omlaag. Ik dacht aan een koeler, maar heeft ook zijn nadelen. Ik ontdekte dat de aquariumafzuiging niet meer optimaal werkte. Eerst de buisventilator uiteen gehaald om te onderhouden, maar daar zat het probleem niet. Blijkbaar zit er aan de buitenrooster ook een muggengaasje binnenin. Die was lekker verroest en verzadigd met zout. De lucht passeerde er amper nog door. Verwijderd, en meteen een heel positief effect naar vocht en temperatuurcontrole.

Toch ben ik verder gaan kijken om ook de grote ventilatoren te vervangen. Ik ben uitgekomen op 120mm PC fans van be quiet! (Silent wings 4 high speed) met een noctua NV-AA1-12 uchtstroomversterker op gemonteerd. Daardoor hebben de fans een veel krachtige laminaire stroom. Ik heb ze vertikaal naar beneden gericht, zodat ze maximaal turbulentie veroorzaken op het wateroppervlak. Van 60 naar 9,6 watt, en ik vermoed dat ze een pak beter hun werk doen. En vooral, ze zijn bijna stil! De echte test komt volgende zomer


Ik heb ook over de stroming nagedacht. Ik had 10x gyre 350 draaien. 5 langs 1 kant en 5 langs de andere, en per 5 stonden ze 2 minuten aan, dan uit. Wel tevreden over de stroming. Grote nadeel: vreselijk lawaai als er een slakje in terecht kwam, niet heel zuinig en maandelijks kuiswerk. Voor 10 pompen telt dat wel door.

Dus op zoek naar andere pompen... ik kocht een sicce WM XL90, een nieuwe krachtige pomp. Maar de sturingsmogelijkheden vallen tegen, ze kan niet goed samenwerken via een centrale sturing. En ook niet de mooiste. Wel een krachtige brede flow.
Dan gaan verder kijken, en een vriend kwam af met de suggestie om 2x abyzz AFC150 te proberen. Hij had nieuwe liggen voor zijn toekomstig project, en heeft ze nog niet meteen nodig. En wou ook gewoon weten wat ik ervan vond en hoe hij ze later best gaat gebruiken. Dusja... daar kan ik geen nee op zeggen toch?

Ik ben 2 weken elke dag uren bezig geweest met pompen verplaatsen, kijken naar de flow, aanpassen,... de conclusies: de sicce is een 'normale' stromingspomp, die snel breed uitblaast, maar ook relatief snel zijn kracht verliest. Ja hij brengt heel de bak in beweging, de eerste 2 meter zeer sterk, ideaal voor acro's, en als die achterin moet terugkomen nog zeer zwak.

De abyzz is iets anders, laminaire flow, de eerste 3 meter is het een straalstroom, blaast zo het vel van de acropora. Maar eens je de straal breekt, of hij moet een bocht maken, wordt die super. Niet gemaakt voor een normale bak. Voor mij ook niet gemaakt om voorin te hangen of koralen direct stroom te geven, wel om al het water in de bak in beweging te zetten en zo een goede basisstroom te creëren.
De uiteindelijke opstelling: geen sicce, 2x abyzz aan de achterwand onderin. Gestuurd door ghl zodat ze om de beurt 2 minuten draaien, want als ze samen gaan vliegt het zand de filters in. Ik heb ook een spie laten 3d printen zodat ze een beetje omhoog gericht zijn, anders vliegt het zand alsnog alle kanten op. De spie is gemonteerd tussen de pomp en de magneet, en ziet er 1 mooi geheel uit.




Maar 1 pomp per keer aan is onvoldoende naar mijn mening. Ik wil krachtige turbulente stroming bij mijn acro's, en laat daarvoor nog 4 gyres meedraaien. Mogelijk vervang ik die ooit nog, we zien wel. Voor nu best tevreden. 2 gyres helpen de abyzz pompen om de perfecte gyre flow te creëren en geven meteen de acro's voorin gericht veel stroming, de 2 andere staan pulsered 15 seconden, om random turbulenties te maken.

Mogelijk kijk ik naar tunzes op een tunze orca om meer random flow toe te voegen. We zien wel. Nu nog de moeilijke boodschap aan mijn vriend gaan brengen dat hij zijn abyzz pompen niet terug krijgt . Achja, dan kan hij er weer nieuwe kopen op mijn kosten .



[StefaanF]

Ps. Op de laatste foto zie je een recente toevoeging. Een slangaal van 70cm 'gered' uit een veel te klein aquarium. De kinderen zijn er zot op
